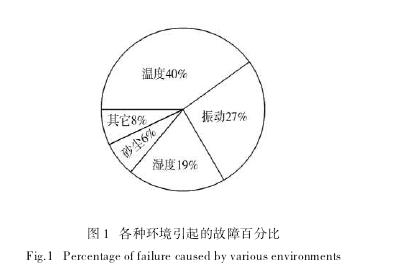

產品在存放和使用過程中必定暴露在一定的溫濕度環境之中，溫濕度試驗就是將產品暴露在天然或人工的溫濕度環境之中，對其在惡劣的環境下作出性能評價的試驗。多年統計數據表明，環境引起的產品故障數占總故障數的52%左右，在這52%的故障中各種環境因素引起的故障百分比如圖1所示。從圖中可見，大部分故障是由溫度濕度及振動所引起的。

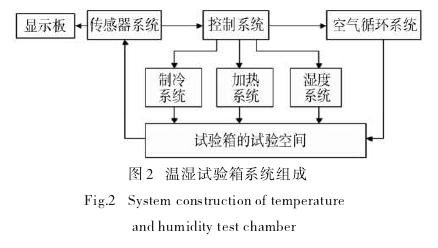

在各種環境試驗測試中以溫濕度試驗較為常見，且以使用中、小型試驗箱居多。溫濕試驗箱由制冷系統、加熱系統、控制系統、濕度系統、空氣循環系統和傳感器系統等組成，如圖2所示；試驗箱內部結構如圖3所示。

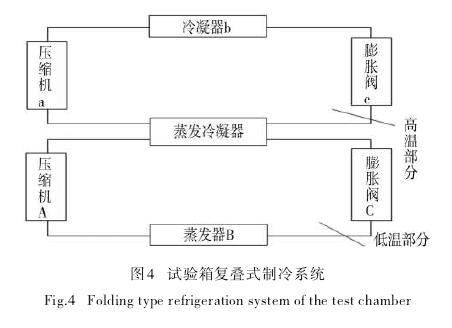

制冷系統：是試驗箱的關鍵部分之一，一般采用蒸汽壓縮式制冷。根據試驗箱工作溫度范圍不同，可分為單級制冷、雙級制冷和復疊式制冷。它們主要由壓縮機、冷凝器、節流機構和蒸發器組成。以意大利ACS公司生產的試驗箱制冷系統為例(如圖4所示)，它由2部分組成，分別為高溫部分和低溫部分，每一部分都是一個相對獨立的制冷系統。高溫部分和低溫部分是用蒸發冷凝器聯系起來的，它既是高溫部分的蒸發器，也是低溫部分的冷凝器。加熱系統：它主要由電阻絲組成。如果要求升溫速率較大，則加熱絲功率也比較大，而且在試驗箱的底板也設有加熱器。加熱系統的加熱量可由控制系統來決定。




控制系統：是試驗箱的核心，它決定了試驗箱的升降溫速率及精度等重要指標。現有試驗箱的控制器大都采用PlN控制方法。濕度系統：分為加濕和除濕2個子系統。加濕方式一般采用蒸氣加濕法，即將常壓蒸氣直接注人試驗空間加濕。這種方法加濕能力強，速度快，加濕控制靈敏，尤其在降溫時容易實現強制加濕。除濕有2種方式：冷卻除濕和干燥器除濕。冷卻除濕是將空氣冷卻到露點溫度以下，使大于飽和含濕量的水氣凝結析出，這樣就降低了濕度。干燥器除濕是利用氣泵將試驗箱內的空氣抽出并送人干燥器進行干燥，干燥完后又送人試驗箱內，如此反復循環進行除濕。現在大部分試驗箱采用前一種除濕方法，后一種除濕方法用于有特殊要求的場合，且費用較貴。傳感器系統：試驗箱的傳感器主要是溫度和濕度傳感器。溫度傳感器應用較多的是鉑電阻和熱電偶。濕度的測量方法有2種：干濕球溫度計法和固態電子式傳感器直接測量法?？諝庋h(huán)系統：一般由風機及其驅動電機構成。http://www.omt.net.cn
